图像处理中，"空间域" 指的是图像平面，因此，空间滤波可定义为：在图像平面内对像素灰度值进行的滤波
1 空间滤波

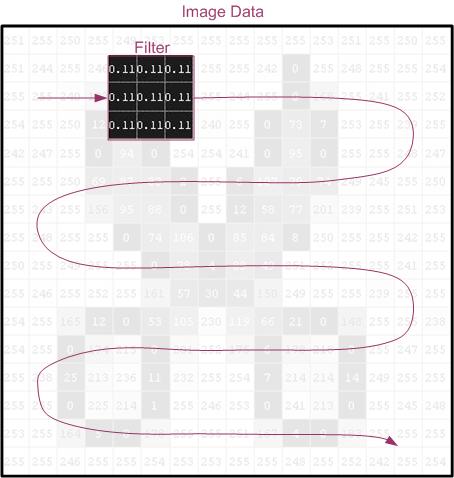

1.1 滤波过程如图，Filter 是一个 3x3 滤波核，当它从图像的左上角开始，逐个像素沿水平方向扫描，最后到右下角时，便会产生滤波后的图像

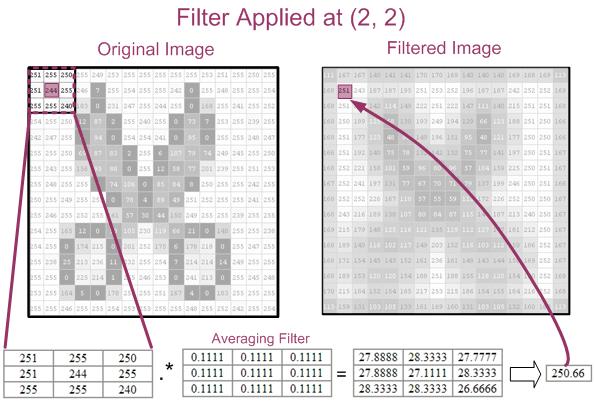

假设输入图像 $f(x, y)$，滤波后的图像为$g(x, y)$，则其中$g(2,2)$ 和 $g(4,4)$ 的计算过程如下：

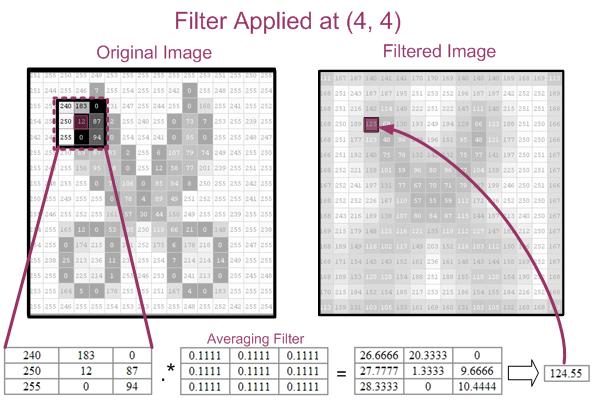

上图中，以像素 (4,4) 为中心的 3x3 邻域，和滤波核的向量点乘之积，即为 g(4,4)
g(4,4) = 240*0.1111 + 183*0.1111 + 0*0.1111 + 250*0.1111 + 12*0.1111 + 87*0.1111 + 255*0.1111 + 1*0.1111 + 94*0.1111
= 26.6666 + 20.3333 + 0 + 27.7777 + 1.3333 + 9.6666 + 28.3333 + 0 + 10.4444
= 124.55

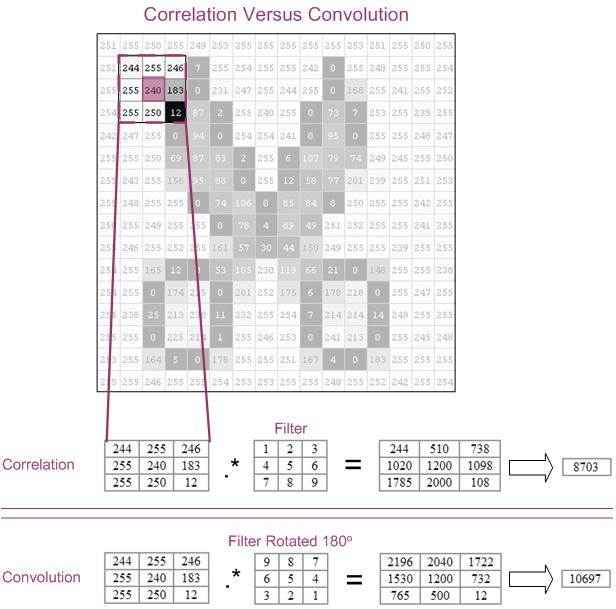

1.2 相关和卷积空间滤波中，相关和卷积，是容易混淆的概念，定义如下：
-相关 (Correlation)，和上述的滤波过程一样，即 滤波核 逐行扫描图像，并计算每个位置像素点积的过程
-卷积 (Convolution)，和 "相关" 过程类似，但 滤波核 要先旋转 180°，然后再执行和 “相关” 一样的操作
(二维中的旋转 180°，等于滤波核沿一个坐标轴翻转，然后再沿另一个坐标轴翻转）
注意：如果滤波核是对称的，则对图像进行相关和卷积的结果是一致的
2 OpenCV 函数
2.1 filter2D 函数在 OpenCV 中，可自定义滤波核，然后通过 filter2D() 来完成图像滤波
void filter2D( InputArray src, // 输入图像 OutputArray dst, // 输出图像(大小和通道数，同 src) int ddepth, // 输出图像的 depth InputArray kernel, // 滤波核，准确地说，是相关核 Point anchor = Point(-1,-1), // 锚点位置，滤波核尺寸为奇数时，不用指定，一般取默认值 Point(-1,-1)；滤波核尺寸为偶数时，需指定锚点位置 double delta = 0, // optional value added to the filtered pixels before storing them in dst int borderType = BORDER_DEFAULT // 边界处理方法 );
filter2D() 求的是相关，并非卷积，只有当滤波核对称时，filte2D() 才可视为卷积运算，其公式如下：
假定滤波核 kernel 大小为 3x3，以一个像素点 src(4,4) 为例，则有：
dst(4,4) = kernel(0,0)*src(4+0-1, 4+0-1) + kernel(0,1)*src(4+0-1, 4+1-1) + kernel(0,2)*src(4+0-1, 4+2-1)
+ kernel(1,0)*src(4+1-1, 4+0-1) + kernel(1,1)*src(4+1-1, 4+1-1) + kernel(1,2)*src(4+1-1, 4+2-1)
+ kernel(2,0)*src(4+2-1, 4+0-1) + kernel(2,1)*src(4+2-1, 4+1-1) + kernel(2,2)*src(4+2-1, 4+2-1)

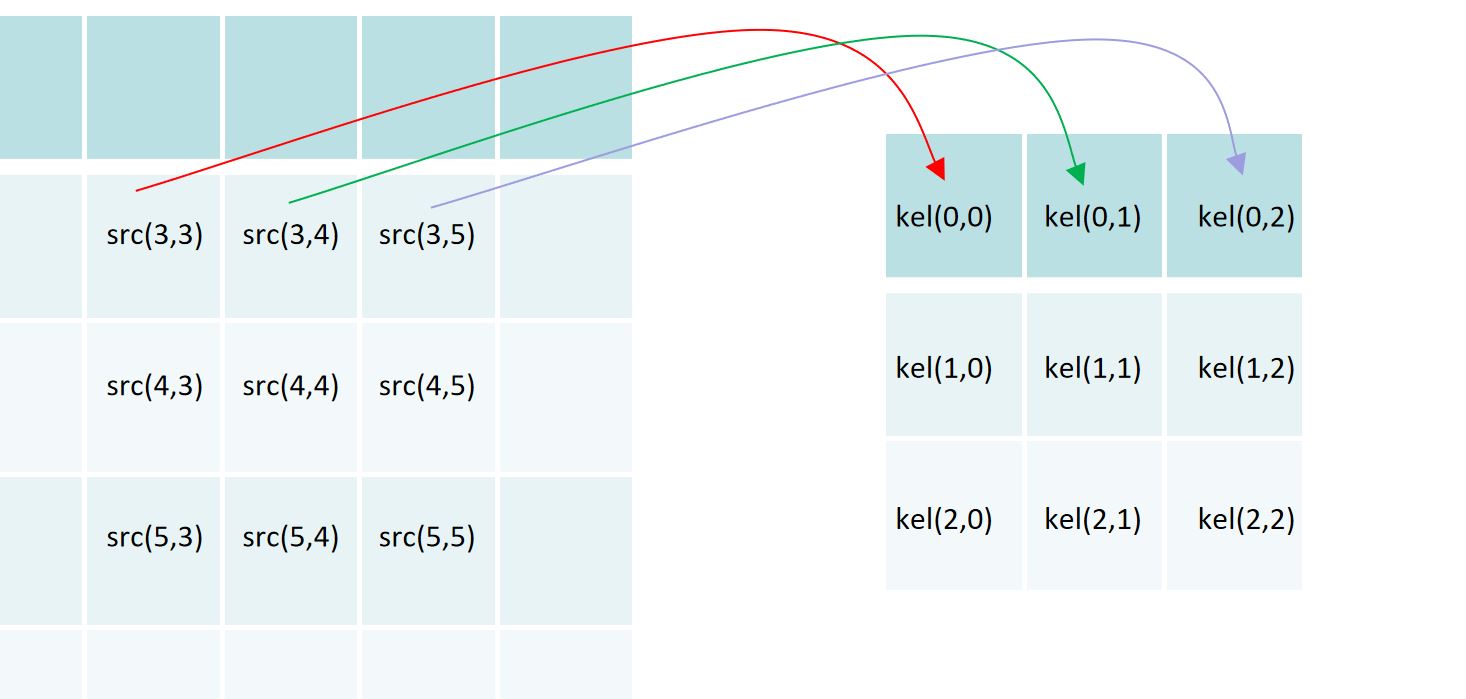

滤波核与输入图像的卷积点乘，对应关系如下：
当滤波核不对称时，要得到真正的卷积运算，还需 flip() 函数来完成 kernel 的二维翻转
如果滤波核的大小为奇数，则 filter2D() 中的锚点位置可设为 Point(-1,-1)，此时，默认滤波核的中心为锚点；如果滤波核的大小为偶数，则需要自定义锚点位置
OpenCV 中锚点位置的实现函数normalizeAnchor() 如下：
void flip( InputArray src, // input array OutputArray dst, // output array int flipCode // 0, flip around x-axis; positive value, flip around y-axis; negative value, flip around both axes. );
3 代码示例
3.1 偏导数自定义滤波核，利用 filter2D() 函数，实现图像的一阶和二阶偏导运算
1) 一阶偏导
图像在 x 和 y 方向的一阶偏导如下：
对应滤波核为
2) 二阶偏导

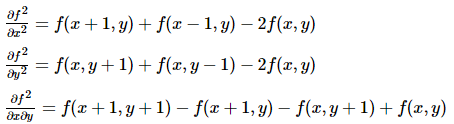

同样，在 x 和 y 方向的二阶偏导如下：
对应滤波核为
3.2 代码示例
#include "opencv2/imgproc.hpp"#include "opencv2/highgui.hpp"using namespace cv;int main(){ // 读取图像 Mat src = imread("fangtze.jpg", IMREAD_GRAYSCALE); if (src.empty()) { return -1; } Mat kx = (Mat_<float>(1, 2) << -1, 1); // 1行2列的 dx 滤波核 Mat ky = (Mat_<float>(2, 1) << -1, 1); // 2行1列的 dy 滤波核 Mat kxx = (Mat_<float>(1, 3) << 1, -2, 1); // 1行3列的 dxx 滤波核 Mat kyy = (Mat_<float>(3, 1) << 1, -2, 1); // 3行1列的 dyy 滤波核 Mat kxy = (Mat_<float>(2, 2) << 1, -1, -1, 1); // 2行2列的 dxy 滤波核 // 一阶偏导 Mat dx, dy; filter2D(src, dx, CV_32FC1, kx); filter2D(src, dy, CV_32FC1, ky); // 二阶偏导 Mat dxx, dyy, dxy; filter2D(src, dxx, CV_32FC1, kxx); filter2D(src, dyy, CV_32FC1, kyy); filter2D(src, dxy, CV_32FC1, kxy); // 显示图像 imshow("dx", dx); waitKey();}

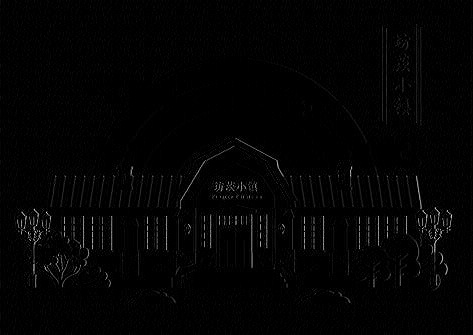

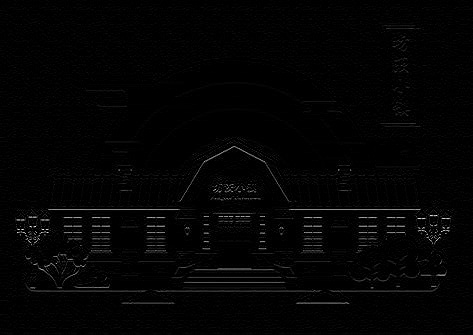

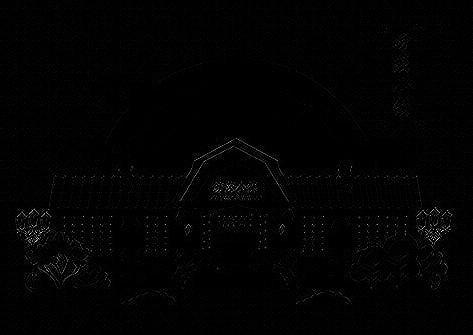

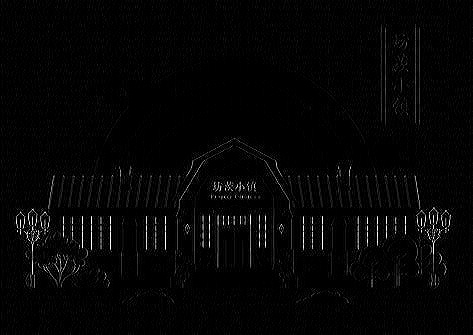

输出的偏导图像如下，第一行从左到右：原图 - dx - dy；第二行从左至右：dxy - dxx -dyy
参考资料
OpenCV Tutorials / imgproc module /Making your own linear filters
Gonzalez,《Digital Image Processing》4th ch3 Intesity Transformations and Spatial Filtering
CS425 Lab: Intensity Transformations and Spatial Filtering
